/ Techniques sanitaires

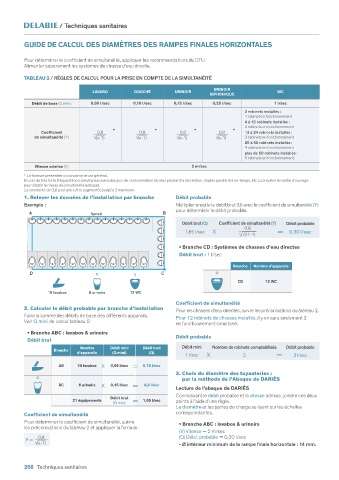

GUIDE DE CALCUL DES DIAMÈTRES DES RAMPES FINALES HORIZONTALES

Pour déterminer le coefficient de simultanéité, appliquer les recommandations du DTU.
Alimenter séparément les systèmes de chasse d’eau directe.
TABLEAU 2 / RÈGLES DE CALCUL POUR LA PRISE EN COMPTE DE LA SIMULTANÉITÉ

URINOIR
LAVABO DOUCHE URINOIR WC
SIPHONIQUE
Débit de base (Q mini) 0,05 l/sec 0,10 l/sec 0,15 l/sec 0,25 l/sec 1 l/sec
3 robinets installés :
1 robinet en fonctionnement
4 à 12 robinets installés :
2 robinets en fonctionnement
Coefficient 0,8 * 0,8 * 0,8 * 0,8 * 13 à 24 robinets installés :
de simultanéité (Y) (x-1) (x-1) (x-1) (x-1) 3 robinets en fonctionnement
25 à 50 robinets installés :
4 robinets en fonctionnement
plus de 50 robinets installés :
5 robinets en fonctionnement.
Vitesse admise (V) 2 m/sec
* La formule présentée ici concerne le cas général.
En cas de très forte fréquentation simultanée due à des pics de consommation (écoles pendant la récréation, stades pendant la mi-temps, etc.), consulter le maître d’ouvrage
pour établir le niveau de simultanéité adéquat.
La constante de 0,8 peut alors être augmentée jusqu’à 2 maximum.
1. Relever les données de l'installation par branche Débit probable
Exemple : Multiplier ensuite le débit brut (Q) avec le coefficient de simultanéité (Y)
pour déterminer le débit probable.
A figure A B
Débit brut (Q) Coefficient de simultanéité (Y) Débit probable
0,8
1,65 l/sec x (21 1) 0,30 l/sec

• Branche CD : Systèmes de chasses d’eau directes
Débit brut : 1 l/sec

Branche Nombre d’appareils
D C
CD 12 WC

15 lavabos 6 urinoirs 12 WC
Coefficient de simultanéité
2. Calculer le débit probable par branche d'installation Pour les chasses d'eau directes, suivre les préconisations du tableau 2.
Faire la somme des débits de base des différents appareils. Pour 12 robinets de chasses installés, il y en aura seulement 2
Voir Q mini de calcul tableau 2. en fonctionnement simultané.
• Branche ABC : lavabos & urinoirs
Débit brut Débit probable
Nombre Débit mini Débit brut Débit mini Nombre de robinets comptabilisés Débit probable
Branche
d’appareils (Q mini) (Q) x
1 l/sec 2 2 l/sec
0,05 l/sec
AB 15 lavabos x 0,75 l/sec
3. Choix du diamètre des tuyauteries :
par la méthode de l'Abaque de DARIÈS
0,15 l/sec
BC 6 urinoirs x 0,9 l/sec Lecture de l’abaque de DARIÈS
Connaissant le débit probable et la vitesse admise, joindre ces deux
Débit brut
21 équipements (Q mini) 1,65 l/sec points à l'aide d'une règle.
Le diamètre et les pertes de charge se lisent sur les échelles
Coefficient de simultanéité correspondantes.
Pour déterminer le coefficient de simultanéité, suivre • Branche ABC : lavabos & urinoirs
les préconisations du tableau 2 et appliquer la formule :
(V) Vitesse = 2 m/sec
0,8 (Q) Débit probable = 0,30 l/sec
Y =
(x-1) - Ø intérieur minimum de la rampe finale horizontale : 14 mm.

268 Techniques sanitaires
