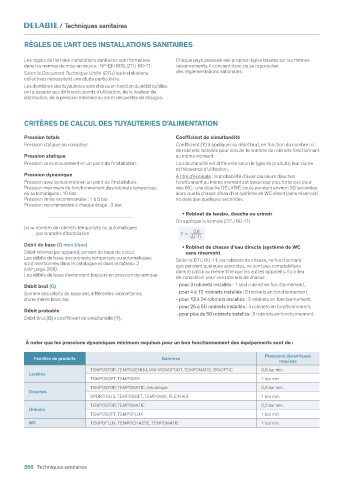

P. 268

/ Techniques sanitaires


          RÈGLES DE L'ART DES INSTALLATIONS SANITAIRES

          Les règles de l’art des installations sanitaires sont formulées    Chaque pays possède ses propres règles basées sur les mêmes
          dans les normes de mise en œuvre : NF EN 806, DTU 60 11.  raisonnements, il convient donc de se rapprocher
          Selon le Document Technique Unifié (DTU) les installations   des réglementations nationales.
          collectives nécessitent une étude particulière.
          Les diamètres des tuyauteries sont choisis en fonction du débit qu’elles
          ont à assurer aux différents points d’utilisation, de la hauteur de
          distribution, de la pression minimale au sol et des pertes de charges.



          CRITÈRES DE CALCUL DES TUYAUTERIES D'ALIMENTATION

          Pression totale                                      Coefficient de simultanéité
          Pression statique au compteur.                       Coefficient (Y) à appliquer au débit brut, en fonction du nombre (x)
                                                               de robinets installés pour simuler le nombre de robinets fonctionnant
          Pression statique                                    au même moment.
          Pression sans écoulement en un point de l’installation.  La simultanéité est différente selon le type de produits, leur durée
                                                               et fréquence d’utilisation.
          Pression dynamique                                   À titre d’exemple : la probabilité d’avoir plusieurs douches
          Pression avec écoulement en un point de l’installation.  fonctionnant au même moment est beaucoup plus forte que pour
          Pression maximum de fonctionnement des robinets temporisés    des WC : une douche DELABIE coule pendant environ 30 secondes
          ou automatiques : 10 bar.                            alors que la chasse d’eau d’un système de WC direct (sans réservoir)
          Pression limite recommandée : 1 à 5 bar.             ne dure que quelques secondes.
          Pression recommandée à chaque étage : 3 bar.
                                                                 • Robinet de lavabo, douche ou urinoir
                                                               On applique la formule (DTU 60 11)
          (x) = nombre de robinets temporisés ou automatiques
                      par branche d'installation.               Y =  0,8
                                                                     (x-1)
          Débit de base (Q mini l/sec)                           • Robinet de chasse d’eau directe (système de WC
          Débit minimal par appareil, servant de base de calcul.  sans réservoir)
          Les débits de base des robinets temporisés ou automatiques    Selon le DTU 60 11, les robinets de chasse, ne fonctionnant
          sont mentionnés dans le catalogue et dans le tableau 2    que pendant quelques secondes, ne sont pas comptabilisés
          (voir page 268).                                     dans le calcul au même titre que les autres appareils. Il y a lieu
          Les débits de base s’entendent toujours en pression dynamique.  de considérer pour ces robinets de chasse :
          Débit brut (Q)                                       - pour 3 robinets installés : 1 seul robinet en fonctionnement,
          Somme des débits de base des différentes robinetteries    - pour 4 à 12 robinets installés : 2 robinets en fonctionnement,
          d’une même branche.                                  - pour 13 à 24 robinets installés : 3 robinets en fonctionnement,
                                                               - pour 25 à 50 robinets installés : 4 robinets en fonctionnement,
          Débit probable                                       - pour plus de 50 robinets installés : 5 robinets en fonctionnement.
          Débit brut (Q) x coefficient de simultanéité (Y).



          À noter que les pressions dynamiques minimum requises pour un bon fonctionnement des équipements sont de :


                                                                                              Pressions dynamiques
             Familles de produits                         Gammes
                                                                                                   requises
                                 TEMPOSTOP, TEMPOGENOU, MIX MONOFOOT, TEMPOMATIC, BINOPTIC   0,5 bar min.
           Lavabos
                                 TEMPOSOFT, TEMPOMIX                                         1 bar min.
                                 TEMPOSTOP, TEMPOMATIC, mécanique                            0,5 bar min.
           Douches
                                 SPORTING 2, TEMPOSOFT, TEMPOMIX, PLEIN AIR                  1 bar min.
                                 TEMPOSTOP, TEMPOMATIC                                       0,5 bar min.
           Urinoirs
                                 TEMPOSOFT, TEMPOFLUX                                        1 bar min.
           WC                    TEMPOFLUX, TEMPOCHASSE, TEMPOMATIC                          1 bar min.
