Solutions pour mitigeurs thermostatiques /

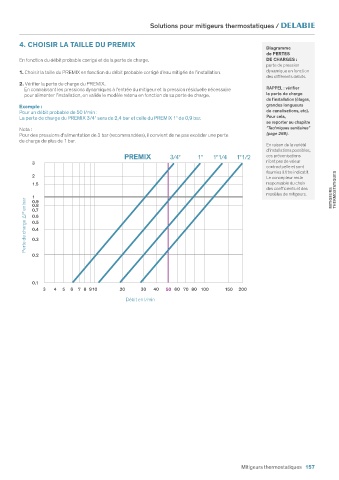

4. CHOISIR LA TAILLE DU PREMIX
Diagramme
de PERTES
En fonction du débit probable corrigé et de la perte de charge. DE CHARGES :
perte de pression
1. Choisir la taille du PREMIX en fonction du débit probable corrigé d’eau mitigée de l’installation. dynamique en fonction
des différents débits.
2. Vérifier la perte de charge du PREMIX.
En connaissant les pressions dynamiques à l’entrée du mitigeur et la pression résiduelle nécessaire RAPPEL : vérifier
pour alimenter l’installation, on valide le modèle retenu en fonction de sa perte de charge. la perte de charge
de l’installation (étages,
Exemple : grandes longueurs
Pour un débit probable de 50 l/min : de canalisations, etc).
La perte de charge du PREMIX 3/4" sera de 2,4 bar et celle du PREMIX 1" de 0,9 bar. Pour cela,
se reporter au chapitre
Nota : "Techniques sanitaires"
Pour des pressions d’alimentation de 3 bar (recommandées), il convient de ne pas excéder une perte (page 269).
de charge de plus de 1 bar.
En raison de la variété
d’installations possibles,
PREMIX 3/4" 1" 1" 1/4 1" 1/2 ces préconisations
3 n’ont pas de valeur
contractuelle et sont
fournies à titre indicatif.
2 Le concepteur reste
1.5 responsable du choix
des coefficients et des THERMOSTATIQUES
modèles de mitigeurs.
1 0.9 MITIGEURS
Perte de charge P en bar 0.6
0.8
0.7
0.5
0.4
0.3

0.2

0.1
3 4 5 6 7 8 910 20 30 40 50 60 70 80 100 150 200
Débit en l/min

Mitigeurs thermostatiques 157
