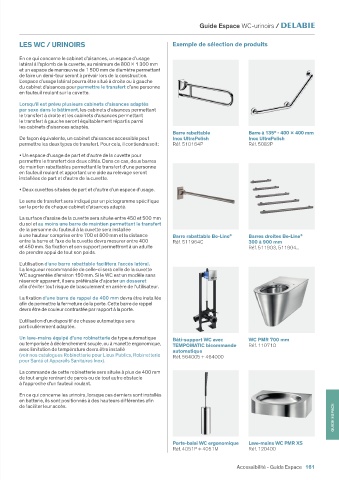

Page 163 - Accessibilite_Accessoires_Hygiene
P. 163
Guide Espace WC-urinoirs /
LES WC / URINOIRS Exemple de sélection de produits
En ce qui concerne le cabinet d’aisances, un espace d’usage
latéral à l’aplomb de la cuvette, au minimum de 800 1 300 mm
et un espace de manœuvre de 1 500 mm de diamètre permettant
de faire un demi-tour seront à prévoir lors de la construction.
L’espace d'usage latéral pourra être situé à droite ou à gauche
du cabinet d'aisances pour permettre le transfert d'une personne
en fauteuil roulant sur la cuvette.
Lorsqu'il est prévu plusieurs cabinets d'aisances adaptés
par sexe dans le bâtiment, les cabinets d'aisances permettant
le transfert à droite et les cabinets d'aisances permettant
le transfert à gauche seront équitablement répartis parmi
les cabinets d'aisances adaptés.
Barre rabattable Barre à 135° - 400 400 mm
De façon équivalente, un cabinet d'aisances accessible peut Inox UltraPolish Inox UltraPolish
permettre les deux types de transfert. Pour cela, il contiendra soit : Réf. 510164P Réf. 5082P
• Un espace d'usage de part et d'autre de la cuvette pour
permettre le transfert des deux côtés. Dans ce cas, deux barres
de maintien rabattables permettant le transfert d'une personne
en fauteuil roulant et apportant une aide au relevage seront
installées de part et d'autre de la cuvette.
• Deux cuvettes situées de part et d'autre d'un espace d'usage.
Le sens de transfert sera indiqué par un pictogramme spécifique
sur la porte de chaque cabinet d'aisances adapté.
La surface d’assise de la cuvette sera située entre 450 et 500 mm
du sol et au moins une barre de maintien permettant le transfert
de la personne du fauteuil à la cuvette sera installée
à une hauteur comprise entre 700 et 800 mm et la distance Barre rabattable Be-Line ® Barres droites Be-Line ®
entre la barre et l'axe de la cuvette devra mesurer entre 400 Réf. 511964C 300 à 900 mm
et 450 mm. Sa fixation et son support permettront à un adulte Réf. 511903, 511904...
de prendre appui de tout son poids.
L’utilisation d’une barre rabattable facilitera l’accès latéral.
La longueur recommandée de celle-ci sera celle de la cuvette
WC augmentée d’environ 150 mm. Si le WC est un modèle sans
réservoir apparent, il sera préférable d'ajouter un dosseret
afin d'éviter tout risque de basculement en arrière de l'utilisateur.
La fixation d’une barre de rappel de 400 mm devra être installée
afin de permettre la fermeture de la porte. Cette barre de rappel
devra être de couleur contrastée par rapport à la porte.
L’utilisation d’un dispositif de chasse automatique sera
particulièrement adaptée.
Un lave-mains équipé d’une robinetterie de type automatique Bâti-support WC avec WC PMR 700 mm
ou temporisée à déclenchement souple, ou à manette ergonomique, TEMPOMATIC bicommande Réf. 110710
avec limitation de température devra être installé automatique
(voir nos catalogues Robinetterie pour Lieux Publics, Robinetterie Réf. 564005 + 464000
pour Santé et Appareils Sanitaires Inox).
La commande de cette robinetterie sera située à plus de 400 mm
de tout angle rentrant de parois ou de tout autre obstacle
à l'approche d'un fauteuil roulant.
En ce qui concerne les urinoirs, lorsque ces derniers sont installés
en batterie, ils sont positionnés à des hauteurs différentes afin
de faciliter leur accès.
GUIDE ESPACE
Porte-balai WC ergonomique Lave-mains WC PMR XS
Réf. 4051P + 4051M Réf. 120400
Accessibilité - Guide Espace 161
