Page 154 - Kranen_voor_Publieke_Ruimten
P. 154

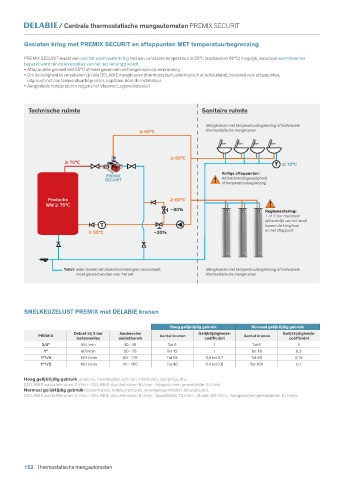

/ Centrale thermostatische mengautomaten PREMIX SECURIT



                 Gesloten kring met PREMIX SECURIT en aftappunten MET temperatuurbegrenzing

                 PREMIX SECURIT maakt een sanitair warm waterkring met een constante temperatuur ≥ 55°C (aanbevolen 60°C) mogelijk, waardoor warmteverlies
                 beperkt wordt en de levensduur van het net verlengd wordt.
                 • Aftappunten gevoed met 55°C of meer geven een verhoogd risico op verbranding.
                 • Om de veiligheid te verzekeren zijn alle DELABIE mengkranen (thermostatisch, elektronisch of zelfsluitend), bestemd voor aftappunten,
                  uitgerust met een temperatuurbegrenzer, regelbaar door de installateur.
                 • Aangeduide temperaturen volgens het Vlaamse Legionellabesluit.



                  Technische ruimte                                            Sanitaire ruimte


                                                                                Mengkranen met temperatuurbegrenzing of individuele
                                                         ≥ 60°C                 thermostatische mengkranen




                                                                    ≥ 60°C
                               ≥ 75°C
                                                                                                        T ≤ 15°C
                                                                                      Veilige aftappunten:
                                             PREMIX
                                             SECURIT                               !  Antiverbrandingsveiligheid
                                                                                      of temperatuurbegrenzing

                         Productie                                  ≥ 60°C
                        WW ≥ 75°C                                                                      !
                                                                    ~80%
                                                                                                     Reglementering:
                                                                                                     1 of 3 liter maximum
                                                                                                     (afhankelijk van het land)
                                           T                                                         tussen de kringloop
                                                                                                     en het aftappunt
                                       ≥ 55°C                 ~20%





                               Toilet: ieder toestel dat drukschommelingen veroorzaakt,    Mengkranen met temperatuurbegrenzing of individuele
                                         moet gevoed worden voor het net        thermostatische mengkranen






                 SNELKEUZELIJST PREMIX met DELABIE kranen


                                                                    Hoog gelijktijdig gebruik     Normaal gelijktijdig gebruik
                                  Debiet bij 3 bar  Aanbevolen                 Gelijktijdigheids-             Gelijktijdigheids-
                     PREMIX                                     Aantal kranen                 Aantal kranen
                                   lastenverlies  debietbereik                  coëfficiënt                    coëfficiënt
                       3/4"          55 l/min       10 - 45        Tot 6           1             Tot 6           1
                       1"           90 l/min        20 - 70        Tot 12          1            Tot 16          0,3
                      1"1/4         140 l/min      30 - 110        Tot 25       0,5 tot 0,7     Tot 50          0,15
                      1"1/2         190 l/min      40 - 150        Tot 40       0,4 tot 0,6     Tot 100         0,1

                 Hoog gelijktijdig gebruik: stadions, zwembaden, scholen, internaten, campings, enz.
                 (DELABIE wastafelkranen 3 l/min - DELABIE douchekranen 6 l/min - Aangenomen gemiddelde: 5 l/min)
                 Normaal gelijktijdig gebruik: ziekenhuizen, hotels, kantoren, woongelegenheden, tehuizen, enz.
                 (DELABIE wastafelkranen 3 l/min - DELABIE douchekranen 6 l/min - Spoeltafels 12 l/min - Baden 20 l/min - Aangenomen gemiddelde: 12 l/min)













                 152 Thermostatische mengautomaten
   149   150   151   152   153   154   155   156   157   158   159
